CloudWatch

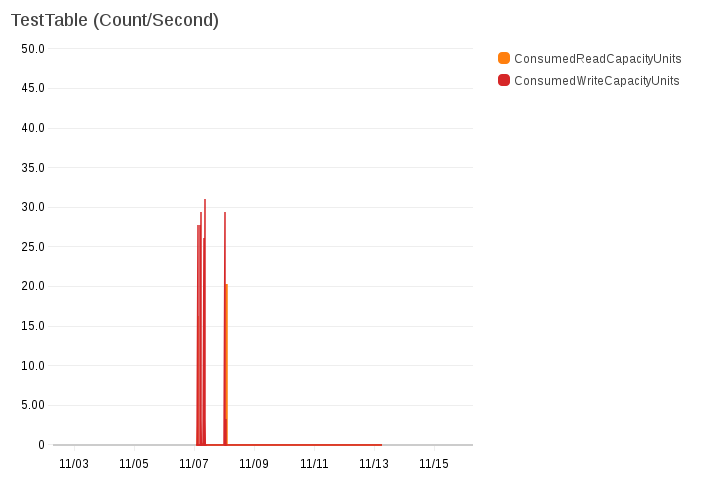

CLIでグラフ画像を取得

get-metric-statistics — AWS CLI Command Reference では1回で1,440データポイントの制限がある。(1分のメトリクスを1日分取得可能)
グラフなら14日間や、複数メトリクスの同時表示できて、直感的に分かり安い。

  • GetMetricWidgetImage: Metric Widget Structure and Syntax - Amazon CloudWatch
    • APIの仕様。
    • 複数メトリクスを1つのグラフに表示する場合、JSONが大きくなるためShellScriptだけでは難しいことも。
    • 「expression」で計算ができる。生のCloudWatchのデータはSampleCountだけで、AWS Console上の各リソースのメトリクスと異なる場合がある。
    • 「yAxis」を省略した場合、グラフの目盛りを自動調整してくれる
    • 「color」を省略した場合、自動で異なる色にしてくれる。
  • aws-cli/1.14.44 で確認した。
  • 例:AWS Console上のDynamoDBのConsumedReadCapacityUnitsグラフは1分間のSum/60を表示している。自分でグラフを作る場合は、「RATE(m1)」を使う。
  • An error occurred (InternalFailure) when calling the GetMetricWidgetImage operation (reached max retries: 4): Unknown
    • startが過去すぎると出る。"-P5D" 等に短くする

DynamoDBの値の取得

  • 期間を長く、periodを短くすると、data pointの上限(1,440)を超えエラーになる。
  • "Sum" の値/60が、秒間のReadCapacityUnits。これがAWS console上のキャパシティ。下の例では5 ReadCapacityUnits/sec
    AWS_PROFILE=example
    AWS_REGION=ap-northeast-1
    DYNAMODB_TABLE=TestTable
    START_TIME="5 min ago"
    END_TIME="5 min ago"
    STATISTICS="Sum"
    PERIOD=60
    aws cloudwatch get-metric-statistics \
    --dimensions Name=TableName,Value=$DYNAMODB_TABLE \
    --namespace AWS/DynamoDB \
    --metric-name ConsumedReadCapacityUnits \
    --statistics "${STATISTICS}" \
    --start-time $(date --iso-8601=seconds -d "${START_TIME}") \
    --end-time $(date --iso-8601=seconds -d "${END_TIME}") \
    --period $PERIOD \
    --profile $AWS_PROFILE \
    --region $AWS_REGION

    {
        "Datapoints": [
            {
                "Timestamp": "2018-11-01T08:32:00Z",
                "Sum": 0.0,
                "Unit": "Count"
            },
            {
                "Timestamp": "2018-11-01T08:31:00Z",
                "Sum": 0.0,
                "Unit": "Count"
            },
            {
                "Timestamp": "2018-11-01T08:34:00Z",
                "Sum": 300.0,
                "Unit": "Count"
            },
            {
                "Timestamp": "2018-11-01T08:30:00Z",
                "Sum": 261.0,
                "Unit": "Count"
            },
            {
                "Timestamp": "2018-11-01T08:33:00Z",
                "Sum": 0.0,
                "Unit": "Count"
            }
        ],
        "Label": "ConsumedReadCapacityUnits"
    }
  • jqを使って計算できる
    # 秒間の最大値
    jq '[.Datapoints[].Sum] | max/60' ./dynamo.read.json
    5

    # 合計(add), 件数(length)
    jq '[.Datapoints[].Sum] | add,length' ./dynamo.read.json
    561
    5

    # 平均
    jq '[.Datapoints[].Sum] | add/length' ./dynamo.read.json
    112.2

RDSのCloudWatchメトリクスを設定し、閾値を超えたらメールを送る

  1. AWS SNSトピックを作成
    AWS_PROFILE=default
    AWS_REGION=ap-northeast-1
    RDS_ID=db01
    EMAIL=alerts@example.com

    aws --profile $AWS_PROFILE --region $AWS_REGION \
      sns create-topic --name "AlertToMyemail"
    {
        "TopicArn": "arn:aws:sns:ap-northeast-1:1234567890:AlertToMyemail"
    }

    TopicArn="arn:aws:sns:ap-northeast-1:1234567890:AlertToMyemail"

    aws --profile $AWS_PROFILE --region $AWS_REGION \
      sns subscribe --topic-arn $TopicArn \
      --protocol email \
      --notification-endpoint $EMAIL
  2. 確認メールが届くので "Confirm subscription" をクリック
  3. AWS SNS 設定確認
    aws --profile $AWS_PROFILE --region $AWS_REGION \
      sns list-subscriptions-by-topic --topic-arn $TopicArn
  4. RDS:CPUUtilization >= 80% のメトリクスを作成
    aws --profile $AWS_PROFILE --region $AWS_REGION \
     cloudwatch put-metric-alarm \
     --alarm-name awsrds-${RDS_ID}-High-CPU-Utilization \
     --alarm-description "Alarm when CPU exceeds 80%" \
     --metric-name CPUUtilization \
     --namespace AWS/RDS \
     --statistic Average \
     --period 300 \
     --threshold 80 \
     --unit Percent \
     --comparison-operator GreaterThanOrEqualToThreshold \
     --dimensions  Name=DBInstanceIdentifier,Value=$RDS_ID  \
     --evaluation-periods 1 \
     --alarm-actions $TopicArn
  5. RDS:FreeStorageSpace <= 5GB のメトリクスを作成(--threshold 5 --unit Gigabyte の設定は無効。Management Console上では0と表示される)
    aws --profile $AWS_PROFILE --region $AWS_REGION \
     cloudwatch put-metric-alarm \
     --alarm-name awsrds-${RDS_ID}-High-Free-Storage-Space \
     --alarm-description "Alarm when Free-Storage-Space less than 5GB" \
     --metric-name FreeStorageSpace \
     --namespace AWS/RDS \
     --statistic Average \
     --period 300 \
     --threshold 5242880000.0 \
     --comparison-operator LessThanOrEqualToThreshold \
     --dimensions  Name=DBInstanceIdentifier,Value=$RDS_ID  \
     --evaluation-periods 1 \
     --alarm-actions $TopicArn
  6. 作成したメトリクスを確認
    aws --profile $AWS_PROFILE --region $AWS_REGION \
      cloudwatch describe-alarms --alarm-names awsrds-${RDS_ID}-High-CPU-Utilization awsrds-${RDS_ID}-High-Free-Storage-Space

添付ファイル: filedynamodb_capacity.TestTable.png 16件 [詳細] filedynamodb_capacity.20181116.zip 16件 [詳細]
