Memo/OpenWrt/Buffalo_WSR-2533DHP

WSR-2533DHP/WSR-2533DHPL †

• 他モデルにWSR-2533DHP2, WSR-2533DHP3があるが3はOpenWrt未対応。2はopenwrtの対応バージョンが違う

• 一部Wi-Fiルーター商品における複数の脆弱性とその対処方法(JVN#58236836) | バッファロー
  • 古いファームウェアは脆弱性があり、bot等の不正利用に利用されるため、オリジナルファームウェア使う場合は更新必須

• 価格.com - バッファロー AirStation WSR-2533DHP-CB [クールブラック] スペック・仕様
  • 接続台数: 18台
• 2021-06現在、メルカリで送料込みで2000円台で買える。
• デフォルトではwebサービスが起動していないので、CLIのみで設定する

目的:

• dd-wrtはIPv4 over IPv6非対応、OpenWrtは対応なので試してみたかった

注意事項:

• 2021-06: luci(Web UI)上で、スイッチ設定(VLAN)は非対応。手動構成は可能？

スペック、OpenWrt対応状況等:

• [OpenWrt Wiki] Techdata: Buffalo WSR-2533DHPL

• 2021-09現在、21.02.1に対応が入った
  • stable(release)版がオススメ

• 2021-06現在、stableバージョンなし。snapshotのみ。
  • OpenWrt公式snapshot: https://downloads.openwrt.org/snapshots/targets/ramips/mt7621/
  • SNAPSHOT版は古いkmodが3ヶ月で消えるため、kernelと同一バージョンのkmodがダウンロードできず、luciインストールしても起動しない等の問題が出た。

Buffalo純正ファームウェアに戻す †

未検証

• ddコマンドでバックアップ済みfirmwareパーティションが必要
• 参考
  • BUFFALO WSR-2533DHPL – 鉄PCブログ

1. sshでログイン、またはTFTPでinitramfs-kernelによる起動を行う
2. PCからルーターへバックアップをコピー

   scp mtd3.firmware root@192.168.1.1:/tmp/

3. sshでルーターへログイン

   ssh root@192.168.1.1

4. ルーター上でバックアップしたイメージをfirmwareパーティションに書き込む

   cd /tmp
   mtd erase firmware
   sysupgrade mtd3.firmware

インストール †

• At your own risk. 全ては自己責任
• ファームウェアの更新に失敗した場合等、動作しなくなります

• BUFFALO WSR-2533DHPL – 鉄PCブログ
  • 対応した作者のページ

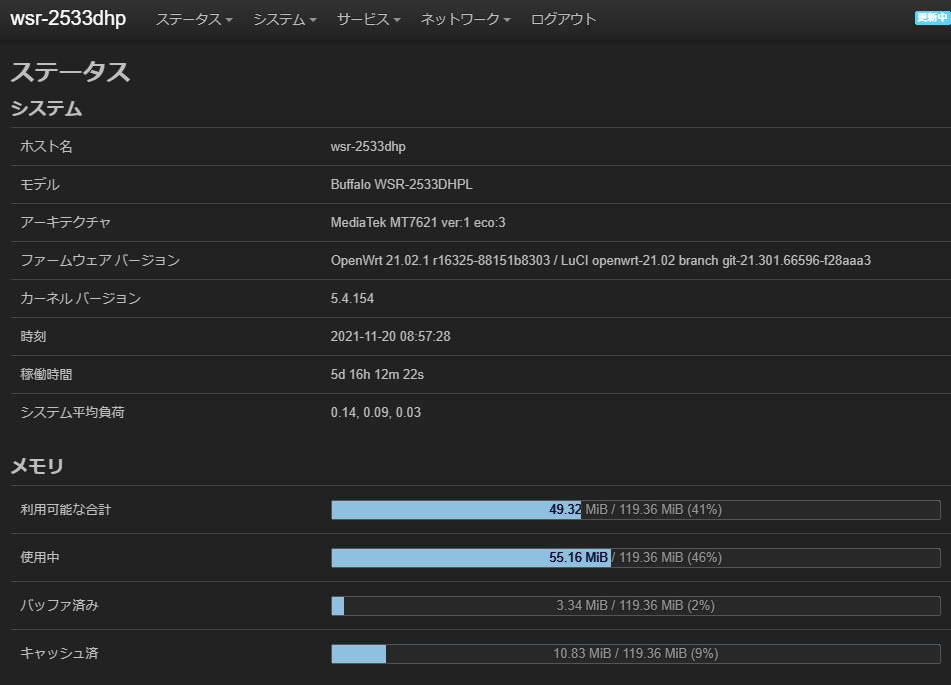

• インストールしたWSR-2533DHP
  • firmware: 1.07

ダウンロード †

• stable
  • Version: 21.02.1 (r16325-88151b8303)
  • openwrt-21.02.1-ramips-mt7621-buffalo_wsr-2533dhpl-initramfs-kernel.bin
    • linux.trx-recovery へリネーム
  • openwrt-21.02.1-ramips-mt7621-buffalo_wsr-2533dhpl-squashfs-sysupgrade.bin

• BUFFALO WSR-2533DHPL - 大破Jenkins
  • 作者のJenkins。OpenWrt公式buildでブートループしてしまう場合、このバージョン試してみる事も。config等の参考に。

• TFTPサーバ: Memo/OpenWrt#hb707e73 参照。Windowsを利用
  • initramfs-kernel.binの読み込み時に使用

• sshサーバ
  • sysupgrade.binのコピー元、/tmpからのバックアップ先に使用
  • Windows用: OpenSSH をインストールする | Microsoft Docs

tftpでのインストール †

• 参考
  • WHR-1166DHP4 と OpenWrt | tako_blog TFTPサーバのIPが違うが後はほぼ同じ

tftp サーバの用意:

• 有線LANポートがあるノートPC等を用意

ESET等のネットワークファイアウォールは無効にする。そうしないとtftpサーバに接続ログが出なかった

• ESETを右クリック > ファイアウォールの一時停止

有線LANのIPアドレスを192.168.11.2に変更:

• Win10 > 全ての設定 > ネットワークとインターネット > イーサネット
• イーサネットを右クリックしてプロパティを開く
• インターネットプロトコル バージョン4(TCP/IPv4) を開く
• 次のIPアドレスを使う:
  • IP: 192.168.11.2
  • サブネットマスク: 255.255.255.0
  • デフォルトゲートウェイ: 192.168.11.1

Serva64 を起動:

• 左上のアイコンから、Settings > TFTP
• TFTP server: check
• Bind TFTP to this address: 192.168.11.2
• TFP server root directory: linux.trx-recovery があるディレクトリ
• Close押して、アプリを再起動する

ルーター:

• 背面の電源ボタンをoff
• router, autoへ物理スイッチ変更
• LAN1とtftpサーバを有線LANで接続

ルーターをinitramfs-kernelで起動:

• AOSSボタンを押しながら背面の電源ボタンを押す
• AOSSボタンは10秒程押したまま
• TFTPサーバ側にアクセスログが出ていればOK

ルーターへsshで接続:

• ルーターのIPが192.168.1.1へ変わる。
• TFTPサーバのwifiが192.168.1.1の場合はIP重複のため切断する。
• TFTPサーバの有線LANアダプタの設定を192.168.1.2等、重複しないIPへ変更する。
• 接続できない場合は、ルーターのLANポートをLAN2-4に変えてみる。

  ssh root@192.168.1.1

オリジナルファームウェアのバックアップ:

• /tmp に60MB程空きがあるので、ここで作業する

  cd /tmp
  cat /proc/mtd > mtd.txt
  dd if=/dev/mtd3 of=/tmp/mtd3.firmware
  dd if=/dev/mtd4 of=/tmp/mtd4.kernel2

ホストPCへのバックアップ:

• /usr/bin/ を見ると、busyboxが使える。scpが使えるので、sshサーバがあればバックアップできる。ftp, tftpはコマンドが入っていない。
• OpenSSH をインストールする | Microsoft Docs
• user01はwindowsのユーザ名

  scp mtd* user01@192.168.1.2:/Users/user01/

openwrtのインストール:

• wgetかscpが使える。
• ホストPCのsshdを使う場合: /Users/user01/ にsysupgrade.binとしてリネームしてコピーしておく。

  cd /tmp
  scp user01@192.168.1.2:/Users/user01/sysupgrade.bin ./
  mtd erase firmware
  sysupgrade sysupgrade.bin

• sshが切断される。LEDが点滅する。5分程待つ。絶対にルーターの電源は抜かない。pingが応答を返す事を確認。応答なければ、LANケーブルを抜き差し。

  ping 192.168.1.1

• sshで再ログイン: ホストの鍵が変わってると警告がでるので、「 ~/.ssh/known_hosts」から該当ホストの行を消す(ssh-keygen -R <hostname>等)

  ssh root@192.168.1.1

• サービス確認

  service status

• この時点ではまだwebブラウザでアクセスできない。後でWebインタフェースのluci等を追加する。

クリーンアップ:

• ホストPCのsshdが不要ならば停止する
• ホストPCの有線LANアダプタの設定を自動に戻す

初期設定 †

• luci:Webインタフェース等を必要に応じて追加する
• rootユーザのパスワード設定

• ブリッジとして設定 パッケージを追加するために、インターネットへ接続する必要がある。
• luci(Webインタフェース)追加 参照
